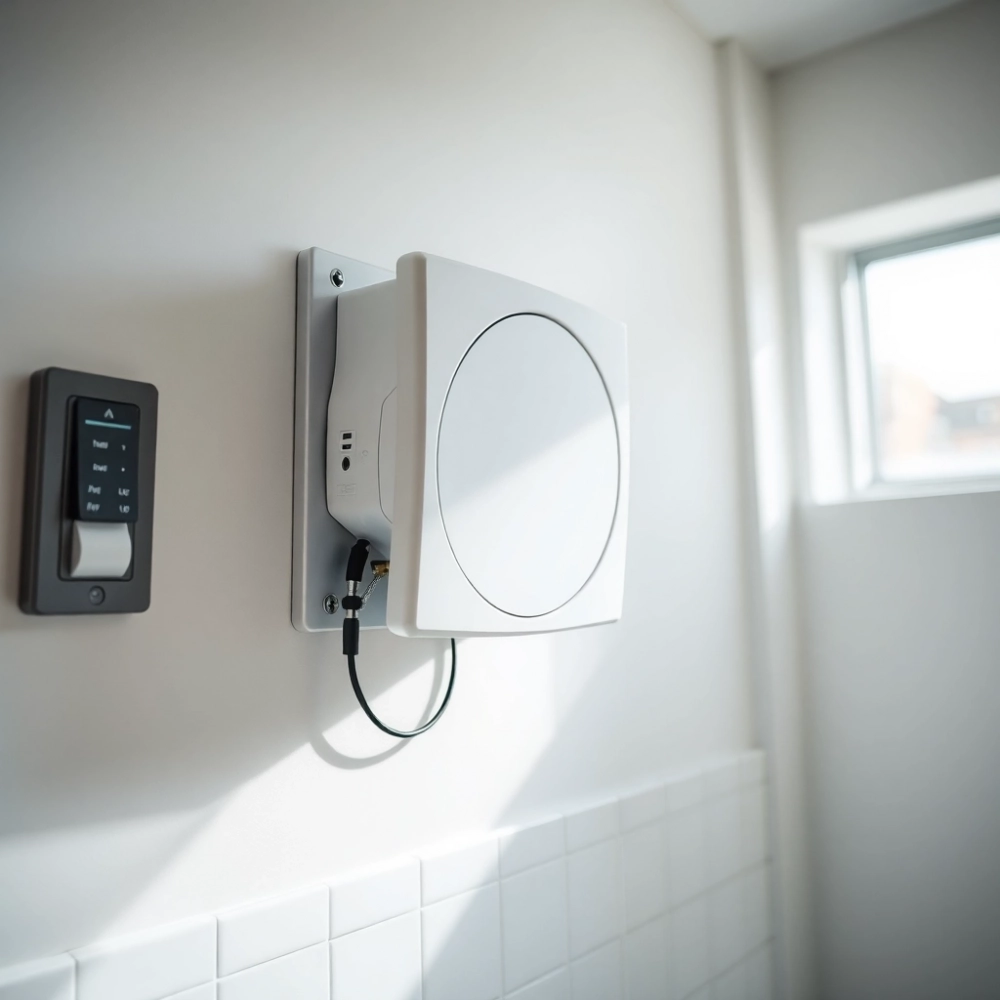

Jak podłączyć wentylator łazienkowy z wyłącznikiem czasowym bez kucia kafelków

Jeden źle dobrany przewód w ścianie oznacza kucie świeżo położonych kafelków, demontaż sufitu podwieszanego i rachunek od elektryka w okolicach 500-2000 zł. Tyle kosztuje poprawka, której można uniknąć jeszcze przed tynkami, jeśli wiadomo, czy wentylator potrzebuje dwóch czy trzech żył. Pytanie jak podłączyć wentylator łazienkowy z wyłącznikiem czasowym kryje w sobie prostą odpowiedź, ale też kilka pułapek, o których rzadko mówi się w skróconych instrukcjach.

• Dwa czy trzy przewody do wentylatora z timerem
• Schemat podłączenia wentylatora łazienkowego krok po kroku
• Strefy w łazience a klasa IP wentylatora z wyłącznikiem
• Najczęstsze błędy przy montażu wentylatora z timerem

Dwa czy trzy przewody do wentylatora z timerem

Wentylator łazienkowy z wyłącznikiem czasowym wymaga przewodu trzyżyłowego, bo sam mechanizm timera potrzebuje osobnego sygnału sterującego. Wersja podstawowa, oznaczana literą S albo PS, ruszy na dwóch żyłach, lecz wówczas nie ma mowy o automatycznym wyłączeniu po 3-23 minutach. Dopiero linia sterująca, oznaczana na schematach literą T, podaje napięcie fazowe z obwodu oświetlenia i uruchamia układ odmierzania czasu.

Przewód trzyżyłowy ma trzy żyły oznaczone kolorami: brązową lub czarną (faza L), niebieską (neutralny N) oraz dodatkową, najczęściej czarną lub szarą (sterujący T). Ta trzecia żyła biegnie od wyłącznika światła w łazience do kostki przy wentylatorze. Kiedy gasimy lampę, napięcie na żyłe T nie znika natychmiast, lecz podtrzymuje pracę silnika przez ustawiony czas.

Decyzja o liczbie żył zapada w momencie projektowania instalacji, jeszcze przed rozmieszczeniem puszek. Jeśli architekt przewidział standardowy wentylator bez automatyki, w ścianie pojawi się przewód dwużyłowy 2x0,75 mm². Gdy zaś przyszły użytkownik ma cieszyć się timerem, higrostatem albo czujnikiem ruchu, trzeba ułożyć trzyżyłowy odpowiednik. W obu przypadkach średnica drutu miedzianego powinna wynosić minimum 0,75 mm², a obwód zabezpieczyć wyłącznikiem nadprądowym 6 A oraz różnicowoprądowym 30 mA.

Norma PN-HD 60364 oraz przepisy SEP jasno mówią, że obwód wentylatora łazienkowego musi być oddzielony od gniazdek i chroniony właśnie przez wyłącznik różnicowoprądowy. To nie kaprys, lecz wymóg bezpieczeństwa wynikający z obecności wody i pary. Pominięcie tego zabezpieczenia to drugi najczęstszy powód, dla którego instalacja nie przechodzi odbioru.

Porównanie wariantów wentylatora

Wentylator z higrostatem i timerem (HS+TS) uruchamia się sam, gdy wilgotność w łazience przekroczy ustawiony próg, najczęściej 60-90%. Timer działa dopiero potem, wyłączając urządzenie po upływie zaprogramowanego czasu. To rozwiązanie dla domów, w których łazienka nie ma okna, a suszenie ręczników trwa kilka godzin.

Wentylator z opóźnionym startem (DTS) włącza się z 3-minutowym opóźnieniem od momentu zapalenia światła. Ma sens w niewielkich toaletach, gdzie ktoś wchodzi na minutę, a wentylator bez sensu zasysałby powietrze przez 20 minut. W większych łazienkach DTS mija się z celem, bo opóźnienie wydłuża czas schnięcia ścian.

Schemat podłączenia wentylatora łazienkowego krok po kroku

Schemat podłączenia wentylatora łazienkowego z timerem opiera się na trzech punktach: wyłącznik światła, kostka wentylatora i rozdzielnica. Żyła L (faza) idzie z rozdzielnicy do wyłącznika, a stamtąd do kostki wentylatora. Żyła N (neutralny) biegnie bezpośrednio z rozdzielnicy do wentylatora. Żyła T (sterująca) łączy wyłącznik światła z dodatkowym zaciskiem T w wentylatorze, tworząc obwód, który podaje napięcie po załączeniu lampy.

Krok pierwszy to wyłączenie napięcia w rozdzielnicy i sprawdzenie próbnikiem braku fazy na przewodach. Krok drugi to podłączenie żyły niebieskiej (N) do zacisku N w wentylatorze. Krok trzeci to podłączenie żyły brązowej (L) do zacisku L. Krok czwarty to podłączenie żyły sterującej (T) do zacisku T. Krok piąty to ustawienie czasu opóźnienia potencjometrem, w modelach TS i HS+TS, w zakresie od 3 do 23 minut.

Regulacja timera odbywa się potencjometrem umieszczonym na obudowie, najczęściej pod zdejmowaną kratką. Pokręcenie w prawo wydłuża czas, w lewo skraca. W praktyce 8-12 minut wystarcza, by usunąć wilgoć po kąpieli. Dłuższe czasy to strata prądu i hałas w nocy, gdy ktoś wchodzi nocą do łazienki.

Montaż mechaniczny wentylatora zależy od średnicy króćca. Najpopularniejsze to ø100 mm, rzadziej ø80 mm przy małych toaletach i ø150 mm w dużych pomieszczeniach typu strefa spa. Średnica otworu w ścianie lub suficie musi odpowiadać średnicy króćca z tolerancją 2-3 mm. Wentylator wciska się w otwór i mocuje kołkami rozporowymi albo wkrętami przez kołnierz obudowy.

Co ustalić przed montażem wentylatora

• Wersja wentylatora (S, TS, HS+TS, DTS, MS, RMS) i wynikająca z niej liczba żył w przewodzie.
• Średnica króćca wentylatora: ø80, ø100 albo ø150 mm.
• Strefa łazienkowa, w której znajdzie się urządzenie (0, 1, 2 albo 3).
• Wymagana klasa szczelności IP wentylatora (minimum IPX4 w strefie 2).
• Przekrój przewodu zasilającego (minimum 3x0,75 mm² miedzianego).
• Zabezpieczenie różnicowoprądowe 30 mA na obwodzie.
• Czas opóźnienia timera i próg wilgotności higrostatu.

Strefy w łazience a klasa IP wentylatora z wyłącznikiem

Norma PN-EN 60529 dzieli łazienkę na cztery strefy, z których każda wymaga innej klasy ochrony IP. Strefa 0 to wnętrze wanny lub brodzika, gdzie dopuszcza się wyłącznie urządzenia na 12 V o klasie IPX7. Strefa 1 to ściany nad wanną do wysokości 2,25 m, wymagające IPX4. Strefa 2 to obszar 60 cm wokół wanny i do 2,25 m wysokości, gdzie wymagane jest IPX4. Strefa 3 to reszta łazienki, gdzie wystarczy IP21.

Wentylator łazienkowy montuje się najczęściej w strefie 2 lub 3, czyli na ścianie tuż przy suficie albo w suficie podwieszanym. W strefie 2 potrzebna jest klasa IPX4, a w strefie 3 wystarczy IP21. Sufit podwieszany z tworzywa sztucznego wymaga dodatkowej uwagi, bo tworzywo musi mieć klasę palności co najmniej V-0 w promieniu 30 cm od wentylatora.

Wentylatory z timerem mają zazwyczaj obudowę o klasie IPX4, co pozwala na montaż w strefie 2. Przy montażu w strefie 3 ograniczenia są mniejsze, ale wciąż obowiązuje zabezpieczenie różnicowoprądowe. Brak uziemienia w takim miejscu to zagrożenie porażeniem w razie kondensacji wody na obudowie.

Odległość wentylatora od sufitu i ścian bocznych powinna wynosić minimum 3 cm, by zapewnić swobodny przepływ powietrza. Zbyt bliska zabudowa ogranicza wydajność nawet o 30%. Przy montażu w suficie podwieszanym odległość od sufitu właściwego do sufitu podwieszanego nie powinna przekraczać 5 cm, bo dłuższy kanał tłumi hałas, ale i obniża ciąg.

Praktyczny scenariusz remontu łazienki

W fazie projektowej wybieramy wentylator TS z timerem 3-23 min oraz higrostat ustawiony na próg 70%. Od rozdzielnicy prowadzimy przewód trzyżyłowy 3x0,75 mm² w peszelu o średnicy 20 mm. Peszel układamy na etapie instalacji elektrycznej, przed tynkami, i oznaczamy trasę na planie. Po tynkowaniu zostaje sam kanał, którego koniec trafia do puszki przy wentylatorze.

Po położeniu kafelków elektryk montuje wentylator, podłącza żyły zgodnie ze schematem i ustawia timer na 10 minut. Włącza napięcie, sprawdza próbnikiem obecność fazy, wchodzi do łazienki, zapala światło. Po 5 sekundach wentylator rusza, miga dioda na obudowie. Po wyłączeniu światła wentylator pracuje dalej przez 10 minut, po czym cichnie.

Po kąpieli para wodna osiada na kafelkach, higrostat wyczuwa wzrost wilgotności powyżej 70% i uruchamia wentylator, nawet jeśli światło nie zostało włączone. Po 12 minutach ściany są suche, a higrostat rozłącza obwód. To działa, bo higrostat mierzy wilgotność względną, a timer daje wentylatorowi czas na usunięcie wilgoci zanim pomiary spadną poniżej progu.

Najczęstsze błędy przy montażu wentylatora z timerem

Pięć najczęstszych wpadek instalatorów kończy się poprawkami albo odmową odbioru. Pierwszy to brak żyły sterującej T, gdy wybór padł na wersję TS, HS+TS albo DTS. Drugi to zasilanie wentylatora z obwodu gniazdkowego zamiast wydzielonego. Trzeci to brak zabezpieczenia różnicowoprądowego 30 mA. Czwarty to montaż w strefie 0 albo 1 bez odpowiedniej klasy IP. Piąty to nieprawidłowe ustawienie timera, najczęściej na minimum, co skraca czas pracy do 3 minut.

Brak żyły T to klasyczny błąd przy wymianie starego wentylatora na nowy z timerem. W ścianie siedzi przewód dwużyłowy z poprzedniej instalacji, a właściciel zakłada, że jakoś to będzie. Nie będzie, bo wentylator TS bez sygnału sterującego nie uruchomi odmierzania czasu. Jedynym ratunkiem jest wymiana przewodu na trzyżyłowy, co przy zamkniętych ścianach oznacza kucie i poprawki tynku.

Zasilanie z obwodu gniazdkowego to pozorna oszczędność. Wentylator pobiera 15-30 W, więc formalnie mieści się w obciążeniu obwodu. Problem w tym, że w razie awarii wyłącznik różnicowoprądowy gniazdek reaguje na prąd upływu innych urządzeń, co zwiększa ryzyko fałszywego zadziałania. Wydzielony obwód z własnym zabezpieczeniem eliminuje ten problem.

Montaż w strefie 0 oznacza, że wentylator jest narażony na bezpośrednie zanurzenie w wodzie. Nawet model z klasą IPX7 przeznaczony do strefy 0 wymaga zasilania 12 V, a nie 230 V. W strefie 1 wentylator 230 V jest zabroniony. Wybór miejsca montażu warto skonsultować z elektrykiem, który naniesie strefy na rzucie łazienki i wskaże dopuszczalne punkty.

Ustawienie timera na minimum to efekt braku zaufania do urządzenia. Tymczasem 3 minuty wystarczą na usunięcie lekkiej mgiełki po umyciu rąk, ale nie po gorącym prysznicu. Po 3 minutach ściany nadal mokre, wentylator gaśnie, wilgoć zostaje. Wzrasta ryzyko grzyba, zwłaszcza w narożnikach kabiny prysznicowej.

Checklista końcowa

• Wentylator dobrany do wersji (TS, HS+TS, DTS) i liczby żył w przewodzie.
• Przewód trzyżyłowy ułożony przed tynkami, oznaczony na planie.
• Obwód wydzielony w rozdzielnicy, zabezpieczony wyłącznikiem nadprądowym 6 A i różnicowoprądowym 30 mA.
• Miejsce montażu zgodne ze strefą łazienkową i wymaganą klasą IP.
• Timer ustawiony na 8-12 minut, higrostat na próg 65-75%.
• Odbiór instalacji przez elektryka z uprawnieniami SEP.

Poprawnie podłączony wentylator z timerem w łazience pracuje cicho, usuwa wilgoć i nie wymaga pamiętania o wyłączeniu. Jego montaż nie różni się przesadnie od podłączenia lampy, lecz wymaga trzeciej żyły i przestrzegania stref wilgotności. Kiedy instalacja idzie zgodnie ze schematem, a elektryk potwierdza odbiór wpisem, łazienka schnie szybciej, a rachunki za prąd nie rosną.

Źródła danych i normy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 60529 (stopnie ochrony IP), przepisy SEP (uprawnienia elektryczne grupy 1), karty techniczne wentylatorów łazienkowych dostępne u producentów branżowych, informacje publikowane przez Stowarzyszenie Elektryków Polskich na stronie sep.com.pl.
